1級土木施工管理技士 過去問
令和8年度
問69 (施工管理法 問3)

たて壁の前面側鉄筋（①）は圧縮側（または配力筋・温度応力対応）となり引張主鉄筋ではないことから、適当ではありません。

たて壁の前面側鉄筋（①）およびかかと版の下面側鉄筋（④）はいずれも引張側ではないことから、適当ではありません。

たて壁の引張鉄筋は背面側の②、かかと版の引張鉄筋は上面側の③となるため、適当です。

かかと版の下面側鉄筋（④）は圧縮側となり引張主鉄筋ではないことから、適当ではありません。

たて壁は背面（裏込め土側）から作用する土圧によって前面側へ押され、底版との接合部を固定端とする片持ちばりとなります。

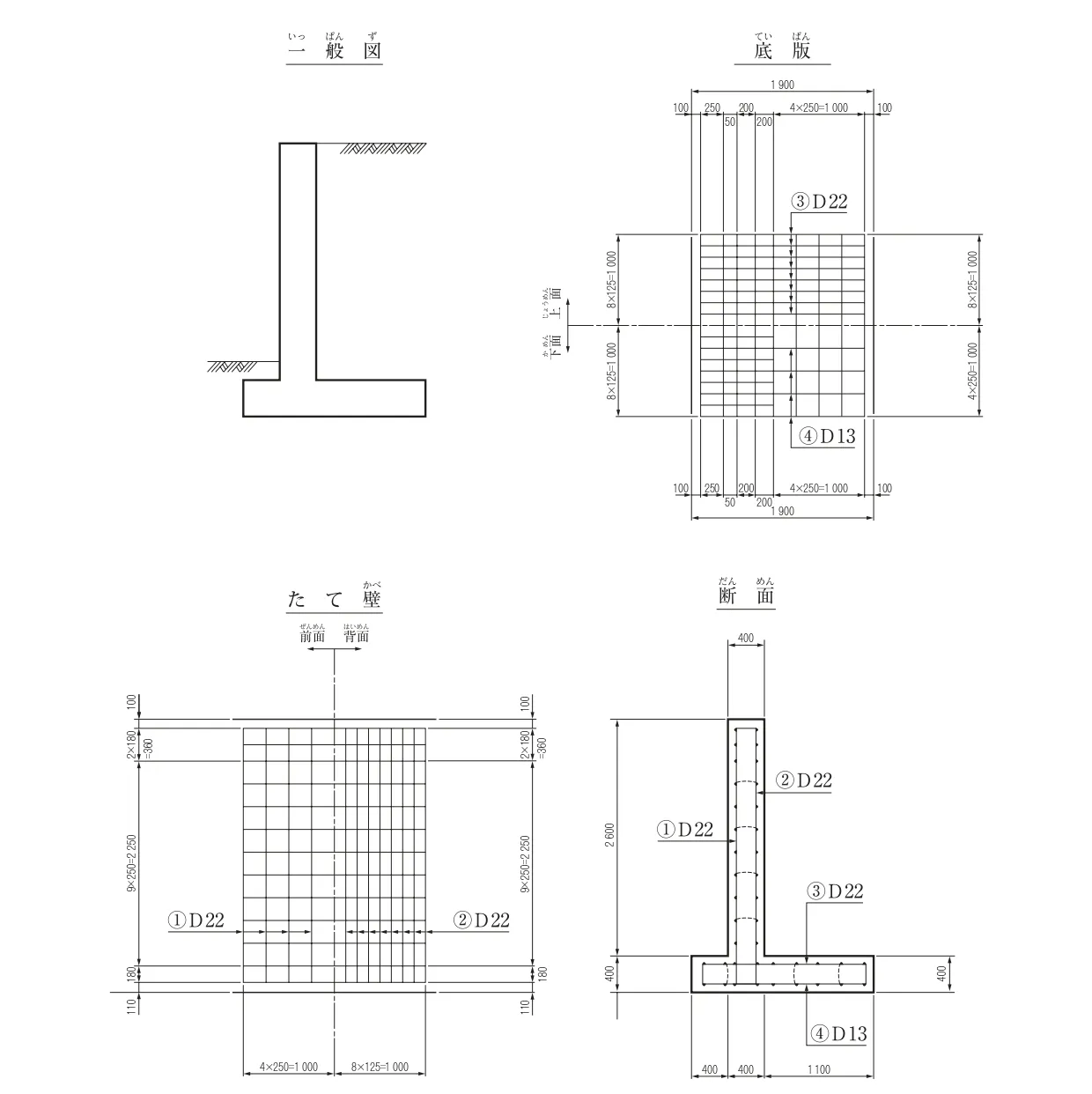

背面側が引張になり、断面図を見ると背面側に配置されているのは②D22が引張鉄筋です。
一方かかと版は、その上に載る裏込め土の重量を下向きに受けて底版の付け根を固定端とする片持ちばりとなります。
上面側が引張になり、断面図で底版の上側に配置されている③D22が引張鉄筋にあたります。
②と③が引張鉄筋の組合せとして適当です。
