1級土木施工管理技士 過去問
令和7年度

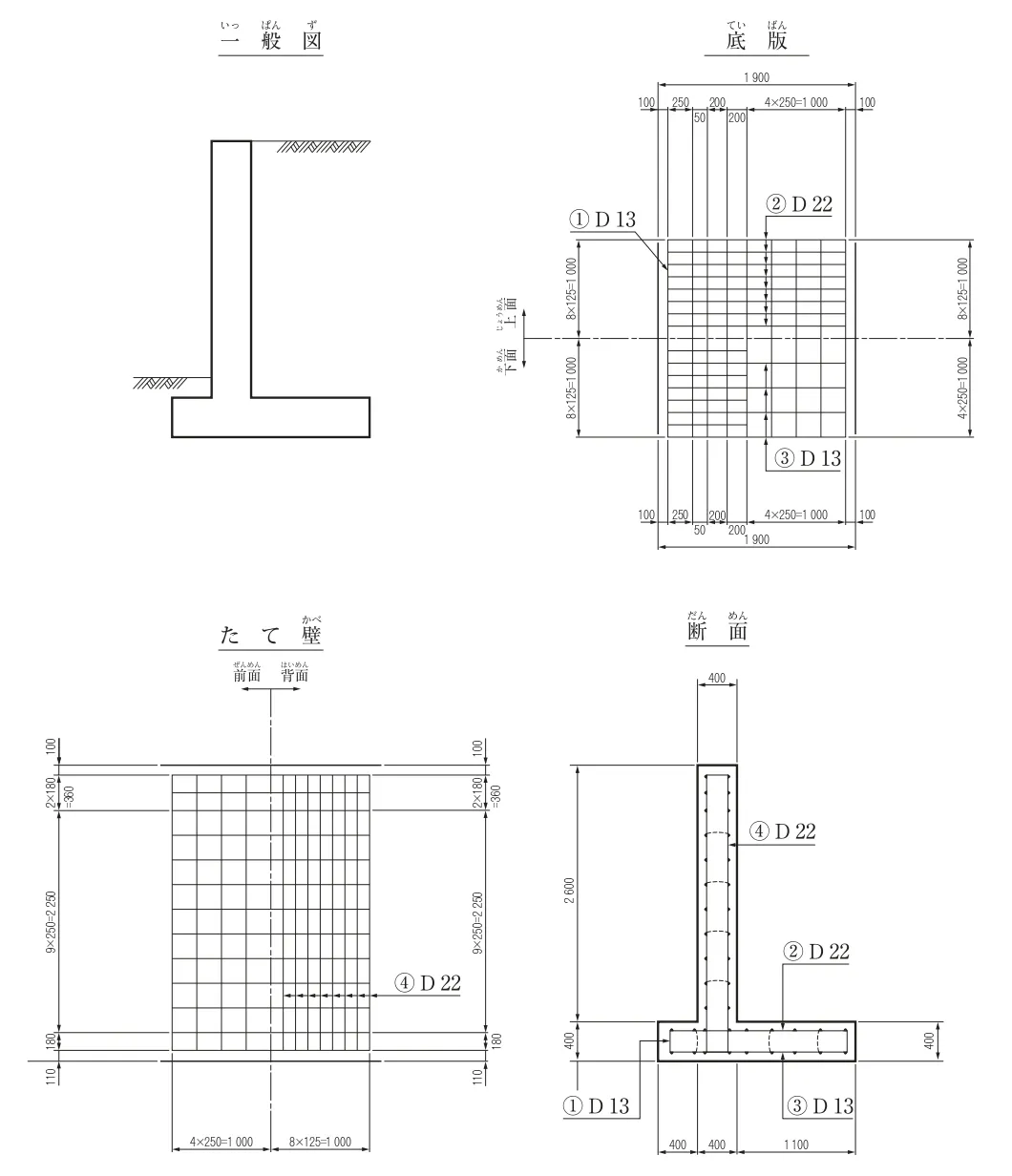

問69 (問題B ユニットe 問3)

D13は、かかと版やつま先版の配力筋（補助的な細い鉄筋）として用いられるケースが多く、主にひび割れ抑制や鉄筋間隔を整える役割です。主な曲げに抵抗する引張鉄筋（主筋）とは位置や太さが異なるため、「かかと版の引張鉄筋」にあたるとはいえません。

逆T型擁壁では、背面の盛土荷重などにより、かかと版は上側が引張、下側が圧縮になる曲げを受けます。
そのため、

かかと版の上側に、太径の主筋（D22）を配置する

これが「かかと版の引張鉄筋」になる

という設計になります。
この理由から、かかと版の引張鉄筋に該当するのはD22です。

D13は、かかと版の下側またはつま先版の配力筋として描かれているパターンです。
下側はこの部材では圧縮側になるため、ここにある鉄筋は主な引張応力を負担する位置ではありません。


D22は、つま先版側の主筋として用いられる場合が多く、つま先版では前面側に曲げが働くため、下側が引張側になります。
このため、D22は「つま先版の引張鉄筋」としての役割が中心であり、かかと版の引張鉄筋には該当しません。

①D13はかかと版の引張鉄筋ではありません。①は底版(つま先版)の上面・側面に配置された鉄筋であり引張鉄筋でもありません。

②D22はかかと版の引張鉄筋です。かかと版は背面盛土の重量・土圧をとして下向きの力を受け、上向きにたわもうとします。たわもうとする引張側に配置された②D22が、かかと版の引張鉄筋に該当します。

③D13はかかと版の引張鉄筋ではありません。底版下面に配置された鉄筋であり、配力筋としての役割を持ちます。ひび割れ抑制や荷重分散を目的としており、かかと版の引張鉄筋ではありません。

④D22はかかと版の引張鉄筋ではありません。④D22はたて壁に配置された主筋（引張鉄筋）です。たて壁は土圧を受けて背面側が引張となりますが、かかと版の鉄筋ではないため誤りです。
